結構簡介：

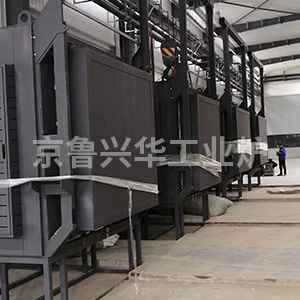

　　臺車式電阻爐主要由爐體、臺車、爐門、加熱元件、主動輪、從動輪、爐襯和控制柜部分組成。

　　主、從動輪為臺車行走部分，分別固定在臺車底部，由車輪、軸承座、軸承及傳動軸組成。主動輪與聯軸器、渦輪減速器、皮帶輪、三角皮帶和電機相連接。

　　爐體與臺車均由型鋼及鋼板焊接后與砌體組成。臺車兩側與爐體之間的間隙用耐火纖維密封，并固定在爐體上。爐體與臺車之間連接著大、小拉桿以便放置拖纜軟線。

　　爐門傳動部分由爐門、爐面板、繩輪、傳動軸、手搖鏈輪及配重筒組成。通過手搖鏈輪使?fàn)t門升降。(對于較大的爐型，爐門會采用電動升降的方式，節省人力)

　　爐襯默認采用本公司自行研發的“新型不定型組合爐襯”制作，也可根據用戶需求使用耐火磚或純纖維模塊砌筑。爐襯與爐殼之間填充保溫材料。

　　加熱元件由電熱合金絲繞制成螺旋狀，安置在爐膛兩側及底部臺車的擱絲磚上。臺車上的加熱元件通過拖纜軟線接到箱體前段電源上。臺車的爐襯上放置著耐熱鋼鑄成的爐底板，用來放置工件。
